Eine zuverlässige Kraftübertragung beginnt mit der Auswahl der richtigen Antriebswelle – einem unverzichtbaren Bestandteil jedes Sortiments an Automatikgetriebe-Ersatzteilen. Mit der richtigen Antriebswelle profitieren Sie von einer sanfteren Beschleunigung, geringeren Vibrationen und einer längeren Lebensdauer des Antriebsstrangs. Bei der Bewertung von Automatikgetriebe-Ersatzteilen wird der Antriebswelle oft weniger Aufmerksamkeit geschenkt als Komponenten wie dem Getriebe, dem Differential oder den Gleichlaufgelenken. Doch die Antriebswelle – ein rotierendes Rohr, das das Drehmoment des Motors auf die Räder überträgt – muss hohen Drehzahlen, starken Belastungen und ständiger Biegung standhalten. Die Wahl einer schlecht passenden oder technisch mangelhaft konstruierten Welle kann zu Vibrationen, vorzeitigem Verschleiß und sogar zu einem katastrophalen Ausfall führen.

Mit diesem Wissen sind Sie bestens gerüstet, um die perfekte Antriebswelle für Ihre Anwendung auszuwählen – und so für besseren Fahrkomfort, mehr Effizienz und höhere Zuverlässigkeit zu sorgen.

Verstehen Sie die Konfiguration Ihres Antriebsstrangs

Der Aufbau des Antriebsstrangs Ihres Fahrzeugs bestimmt die Konstruktion, Länge und Anforderungen an die Gelenke der Antriebswelle. Hersteller von Automatikgetriebeteilen passen die Wellen individuell an die jeweilige Konfiguration an:

Vorderradantrieb (FWD)

Konfiguration: Das Transaxle-Getriebe (Kombination aus Getriebe und Differential) befindet sich vorne und treibt die Vorderräder über zwei Halbwellen (CV-Wellen) an.

Aufgabe der Antriebswelle: Jede Halbwelle muss Lenkwinkel und Federweg ausgleichen, was an beiden Enden Gleichlaufgelenke (CV-Gelenke) erfordert.

Auswirkungen auf die Konstruktion:

• Kürzere Gesamtlänge

• Hohe Gelenkwinkelkapazität (bis zu 45° oder mehr)

• Kompakte Bauweise, die in den vorderen Hilfsrahmen passt

Hinterradantrieb (RWD)

Konfiguration: Das Getriebe ist über eine lange Antriebswelle mit dem hinteren Differential verbunden.

Funktion der Antriebswelle: Eine ein- oder zweiteilige Rohrwelle überträgt das Drehmoment nach hinten, wobei Kreuzgelenke (U-Gelenke) Winkeländerungen ausgleichen.

Konstruktive Auswirkungen:

• Einteilige Wellen für kurze Radstände; zweiteilige Wellen mit Mittellager für lange Radstände

• Winkel der Kreuzgelenke in der Regel unter 3–5° für minimale Vibrationen

• Gleitgabel- oder Keilnutenverbindungen zum Ausgleich von Federungsbewegungen

Allradantrieb (AWD) / Vierradantrieb (4WD)

Aufbau: Die Kraft wird über ein Verteilergetriebe auf Vorder- und Hinterachse aufgeteilt. Dabei kommen mehrere Antriebswellen zum Einsatz – eine vom Getriebe zum Verteilergetriebe sowie die Vorder- und Hinterachswellen.

Aufgabe der Antriebswelle: Jeder Abschnitt muss den Winkelanforderungen und Längen entsprechen und kombiniert häufig sowohl Gleichlaufgelenke als auch Kreuzgelenke.

Konstruktive Auswirkungen:

• Komplexe Gelenkkonfigurationen zur Bewältigung hoher Beweglichkeit und Drehmomentverteilung

• Robuste Lagerhalterungen in mehrteiligen Konstruktionen

• Integrierte Dämpfung oder Torsionsdämpfer zur Kompensation von Stößen im Antriebsstrang

Das Verständnis Ihres Antriebsstrangs bildet die Grundlage für einen direkten Vergleich der Antriebswellen von Auto Transmission Parts.

Gelenktypen und Qualität

Keine Antriebswelle funktioniert für sich allein – sie muss sich über Gelenke biegen und bewegen können. Bei „Auto Transmission Parts“ kommen typischerweise folgende Gelenke zum Einsatz:

Kreuzgelenke (U-Gelenke)

Funktion: Ausgleich kleiner Winkeländerungen zwischen den Wellenabschnitten.

Anwendungsfall: Antriebswellen bei Hinterradantrieb und Anwendungen mit geringem Winkel (<5°).

Wichtige Qualitätsfaktoren:

• Lagerkonstruktion: Nadellager vs. Kreuzstift; hochwertige Lager reduzieren Reibung und Verschleiß.

• Ausführung von Manschette und Dichtung: Hochtemperatur-Gummi- oder Thermoplast-Manschetten mit sicheren Klemmen verhindern den Fettverlust.

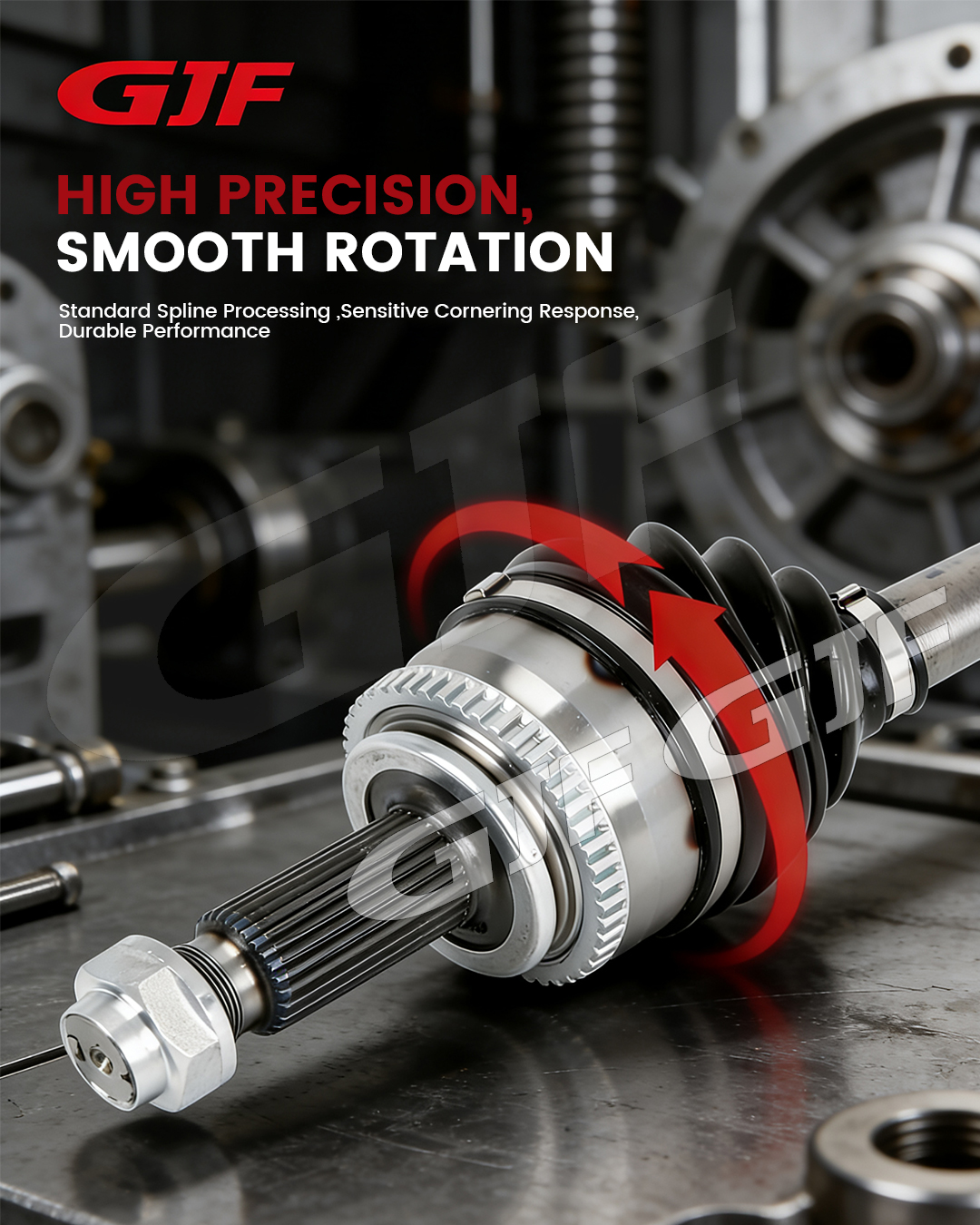

Gleichlaufgelenke (CV-Gelenke)

Funktion: Aufrechterhaltung einer konstanten Drehzahl bei unterschiedlichen Winkeln, wodurch Drehzahlschwankungen vermieden werden.

Anwendungsfall: Halbwellen bei Frontantrieb, Vorder- und Hinterachsen bei Allradantrieb, Anwendungen mit großen Lenkwinkeln.

Wichtige Qualitätsfaktoren:

• Tripod- vs. Rzeppa-Konstruktionen: Tripod-Gelenke zeichnen sich durch einen großen Eintauchweg aus; Rzeppa-Gelenke bewältigen extreme Knickbewegungen.

• Materialien der Manschetten: Manschetten aus Neopren oder Silikon sind beständig gegen Risse, Einreißen und chemische Zersetzung.

Lebensdauer und Wartungsfreundlichkeit der Gelenke

Fettretention: Hochwertige Manschetten und Lippendichtungen sind entscheidend für die Langlebigkeit.

Wartbare vs. abgedichtete Gelenke: Einige Aftermarket-Teile für Automatikgetriebe bieten schmierbare Kreuzgelenke an, während viele Gleichlaufgelenke werkseitig abgedichtet sind und als Baugruppen ausgetauscht werden.

Die Wahl hochwertiger Gelenke stellt sicher, dass Ihre Antriebswelle stets geschmiert bleibt, vor Verunreinigungen geschützt ist und über unzählige Zyklen hinweg eine gleichbleibende Drehmomentübertragung gewährleistet.

Anforderungen an Auswuchtung und Geradheit von Antriebswellen als Autogetriebeteile

Selbst die hochwertigste Antriebswelle unter den Autogetriebeteilen wird eine unzureichende Leistung erbringen – und kann sogar Schäden verursachen –, wenn sie unausgewuchtet ist oder eine schlechte Geradheit aufweist. Übermäßige Vibrationen, die vom Antriebsstrang ausgehen, können sich in Form von Geräuschen, vorzeitigem Verschleiß von Lagern und Dichtungen, unangenehmen Rückmeldungen beim Lenken und letztendlich kostspieligen Reparaturen äußern. Das Verständnis und die Einhaltung der richtigen Auswucht- und Geradheitstoleranzen sind daher entscheidend für die Zuverlässigkeit und den Komfort jedes Fahrzeugs.

Bedeutung des dynamischen Auswuchtens

Zweck
: Das dynamische Auswuchten gleicht Schwergpunkte oder eine ungleichmäßige Massenverteilung entlang einer rotierenden Antriebswelle aus. Ohne dieses Verfahren schwanken die Zentrifugalkräfte der Welle bei jeder Umdrehung und verursachen bei bestimmten Motor- oder Fahrgeschwindigkeiten Vibrationen.

Vorgehensweise

• Drehtest: Die Welle wird in eine dynamische Auswuchtmaschine eingespannt und bei typischen Betriebsdrehzahlen gedreht.

• Schwingungsmessung: Sensoren erfassen die Schwingungsamplitude (Ausmaß der Unwucht) und den Phasenwinkel (Position der Schwungmasse relativ zu einer Referenzmarke).

Korrektur:

• Gewichte anbringen: Kleine Gewichte (klebend, aufgespannt oder angeschweißt) werden gegenüber der Unwuchtstelle angebracht.

• Materialabtrag: In manchen Fällen wird ein schwerer Abschnitt durch leichtes Bohren oder Zerspanen entlastet.

• Überprüfung: Die Welle wird so lange erneut geprüft, bis die Schwingungen unter die Herstellerspezifikation fallen – üblicherweise unter 2–5 mils (0,002"–0,005") Restrundlaufabweichung bei Betriebsdrehzahl.

Durch die Investition in das dynamische Auswuchten – eine Kernleistung professioneller Werkstätten für die Überholung von Automatikgetriebeteilen – gewährleisten Sie ein ruhiges, vibrationsfreies Fahrverhalten und schützen nachgeschaltete Komponenten wie Kreuzgelenke, Trägerlager und Differentiallager.

Geradheit und Rundlauftoleranzen

Geradheit
: Eine Antriebswelle muss einer nahezu perfekten Mittellinie folgen. Hersteller geben Geradheitstoleranzen von weniger als 0,001" pro Zoll Wellenlänge vor. Eine Überschreitung dieser Toleranz führt zu exzentrischer Rotation, was zyklische Biegespannungen und schnelle Ermüdungsbrüche zur Folge hat.

• Messwerkzeuge: Die Geradheit wird mit einer Messuhr auf einem V-Block-Ständer oder mit Laserausrichtungsgeräten überprüft.

• Übliche Abhilfemaßnahmen: Leichte Biegeausgleichskorrekturen können manchmal ein leicht verbogenes Rohr wieder ausrichten, doch bei starken Verformungen ist in der Regel ein Austausch der Welle erforderlich.

Rundlauf
Der Rundlauf misst, um wie viel eine Flanschfläche oder ein Keilnutenende von der perfekten Konzentrizität zur Drehachse der Welle abweicht. Sowohl der radiale als auch der axiale Rundlauf müssen minimiert werden:

• Radialer Rundlauf: Seitliches Schwanken der Flanschfläche; verursacht eine ständige Biegung der Verbindung und Wärmeentwicklung in Kreuzgelenken oder Gleichlaufgelenken.

• Axialer Rundlauf: „Axialkraft“-Bewegung von Ende zu Ende; führt zu abwechselnder Kompression und Dehnung in Bauteilen wie Gleitgabelköpfen oder Keilnuten.

Zulässige Rundlaufabweichungen liegen im Allgemeinen unter 0,002" am Flansch und innerhalb der Kupplungsflächen. Die Messung des Rundlaufs erfolgt durch Einbau der Welle und langsames Drehen, während eine Messuhr die Flanschfläche berührt.

Mehrteilige Wellen und Stützlager

Zweiteilige Antriebswellen – häufig bei Fahrzeugen mit langem Radstand – verfügen über ein mittiges Stützlager, um Länge und Ausrichtung zu gewährleisten. Dabei sind folgende zusätzliche Aspekte zu beachten:

• Vorspannung des Trägerlagers: Die Gummilagerung des Lagers muss richtig vorgespannt sein – ist sie zu locker, entsteht Axialspiel; ist sie zu fest, werden Schwingungen auf das Fahrwerk übertragen.

• Auswuchten der Baugruppe: Die gesamte Baugruppe (beide Wellenhälften sowie das Trägerlager) muss als eine Einheit dynamisch ausgewuchtet werden, um Resonanzen bei bestimmten Drehzahlen zu vermeiden.

In Präzision investieren

Für jeden, der Teile für Automatikgetriebe beschafft, zahlt sich die Wahl von Antriebswellen aus, die strenge Kriterien hinsichtlich Auswuchtung und Geradheit erfüllen:

• Verbesserter Komfort: Vibrationsfreier Betrieb bei allen Drehzahlen

• Längere Lebensdauer der Komponenten: Geringerer Verschleiß an Gelenken, Lagern und Dichtungen

• Verbesserte Sicherheit: Geringeres Risiko eines katastrophalen Antriebsstrangausfalls

Ob Sie nun eine Werkstatt betreiben, Flottenmanager sind oder einfach nur ein Automobilbegeisterter – bestehen Sie auf professionell ausgewuchteten und geradgerichteten Wellen – oder auf hochwertigen Überholungssätzen – von renommierten Anbietern von Automatikgetriebeteilen, um unerwünschte Rückkopplungen im Antriebsstrang zu vermeiden und dauerhafte Leistung zu gewährleisten.

Belastungs- und Drehmomentwerte

Eine Antriebswelle steht und fällt mit ihrer Fähigkeit, das Drehmoment Ihres Motors und die von Ihnen aufgebrachten Belastungen zu bewältigen. Passen Sie die Spezifikationen der Automatikgetriebeteile stets an die Leistungsgrenzen Ihres Fahrzeugs an.

Motordrehmoment und Sicherheitsmargen

• Serienfahrzeuge: Wählen Sie Antriebswellen, deren Nennwerte leicht über dem maximalen Drehmoment des Motors liegen, um Überlastsituationen (z. B. Bergauffahrten, Abschleppen) zu berücksichtigen.

• Leistungssteigerungen: Aufladung oder Motorumbauten erzeugen ein höheres Drehmoment; wählen Sie Wellen mit einer um >25–50 % höheren Drehmomentkapazität.

Überlegungen zu Nutzlast, Anhängerbetrieb und Geländeeinsatz

• Schwere Lasten: Transporter oder Lkw, die häufig schwere Lasten befördern, belasten den Antriebsstrang – entscheiden Sie sich für verstärkte Wellen mit erhöhtem Querschnittsmodul.

• Geländeeinsatz: Häufige Gelenkbewegungen und Stoßbelastungen durch unebenes Gelände erfordern Wellen mit robusten Gelenkkonstruktionen und erhöhter Schlagfestigkeit.

Temperatur- und Umgebungsfaktoren

Antriebswellen, die hoher Hitze im Unterbodenbereich (in der Nähe von Auspuffanlagen) ausgesetzt sind, erfordern hitzebeständige Manschetten und Schmiermittel.

Korrosive Umgebungen (Küstengebiete, gestreute Straßen) erfordern korrosionsbeständige Beschichtungen oder Komponenten aus Edelstahl.

Die richtige Dimensionierung Ihrer Antriebswelle verhindert Ausfälle durch Überdrehmoment und stellt sicher, dass Ihre Investition in Automatikgetriebeteile den Herausforderungen des Alltags standhält.

Fazit

Die Auswahl der idealen Antriebswelle aus Ihrem Bestand an Automatikgetriebeteilen erfordert die Abwägung mehrerer entscheidender Faktoren:

• Passung zum Antriebsstrang: Wählen Sie Wellen, die für Front-, Heck- oder Allradantrieb ausgelegt sind – achten Sie dabei besonders auf die Wellenlänge und die Art der Gelenke.

• Gelenkqualität: Spezifizieren Sie hochwertige Kreuzgelenke oder Gleichlaufgelenke mit verstärkten Manschetten und einfacher Wartbarkeit.

• Präzisionsauswuchtung: Achten Sie auf dynamische Auswuchtung und strenge Geradheitstoleranzen, um Vibrationen zu vermeiden.

• Drehmomentbelastbarkeit: Wählen Sie stets Wellen, deren Nennwert über dem maximalen Drehmoment Ihres Motors und der zu erwartenden Belastung liegt.

Wenn Sie diese Richtlinien befolgen, bauen Sie eine Antriebswelle ein, die eine nahtlose Kraftübertragung gewährleistet, Wartungsausfallzeiten reduziert und eine dauerhafte Zuverlässigkeit des Antriebsstrangs sicherstellt.

Für fachkundige Beratung und leistungsstarke Antriebswellen, die nach präzisen Spezifikationen gefertigt werden, wenden Sie sich an Guangzhou GJF Auto Parts Co., Ltd. Das Team des Unternehmens ist auf hochwertige Automatikgetriebeteile spezialisiert und kann Ihnen helfen, die perfekte Lösung für die Anforderungen Ihres Fahrzeugs zu finden.
